Kabel zasilający XT90 do montażu panelowego:
Przewodnik po funkcjach, zastosowaniach i wyborze
Dowiedz się, jak kabel zasilający XT90 do montażu panelowego łączy w sobie ciągłą-wydajność prądową 60 A DC, okablowanie UL1015 10AWG, bezpieczny montaż kołnierzowy i wzmocnioną obudowę PCV do akumulatorów, robotów, systemów magazynowania energii i przemysłowych zastosowań zasilania prądem stałym.
Szybkie wprowadzenie produktu
| Nazwa produktu | Kabel zasilający XT90 do montażu panelowego |
| Kabel Premier P/N | PCM-0976 |
| Złącze P1 | Gniazdo żeńskie XT90, do montażu panelowego |
| Złącze P2 | Wtyk męski XT90 |
| Kabel | UL1015 10AWG |
| Ilość przewodnika |
|
| Znamionowy prąd roboczy | Prąd ciągły do 60A DC |
| Wycięcie w panelu głównym | Ř27,65 mm |
| Metoda blokowania | Osadzone nakrętki montażowe ze śrubami M3 |
PCM-0976 kontra standardowy kabel przedłużający XT90
| Porównanie | PCM-0976 do montażu panelowego | Standardowy kabel przedłużający XT90 |
|---|---|---|
| Pozycja interfejsu | Naprawiono na panelu wyposażenia | Zwykle zawieszany na kablu |
| Integracja sprzętu | Lepsze do integracji sprzętu | Lepiej dla połączenia kabel-kabel |
| Instalacja | Montaż kołnierzowy i śrubowy | Zwykle nie ma montażu panelowego |
| Pozycja podłączania | Naprawiono interfejs sprzętu zewnętrznego | Złącze porusza się za pomocą kabla |
| Wewnętrzna ochrona uprzęży | Może zmniejszyć bezpośrednie obciążenia zewnętrzne na okablowaniu wewnętrznym | Kabel może bezpośrednio odbierać siłę ciągnącą |
| Konserwacja | Zdefiniowana pozycja interfejsu | Położenie kabla może się różnić |
Co to jest kabel zasilający XT90 do montażu panelowego?
Kabel zasilający XT90 do montażu panelowego to-wstępnie zmontowany kabel prądu stałegowysoka-transmisja prądu, możliwość montażu na panelu i-szybkiego odłączania.

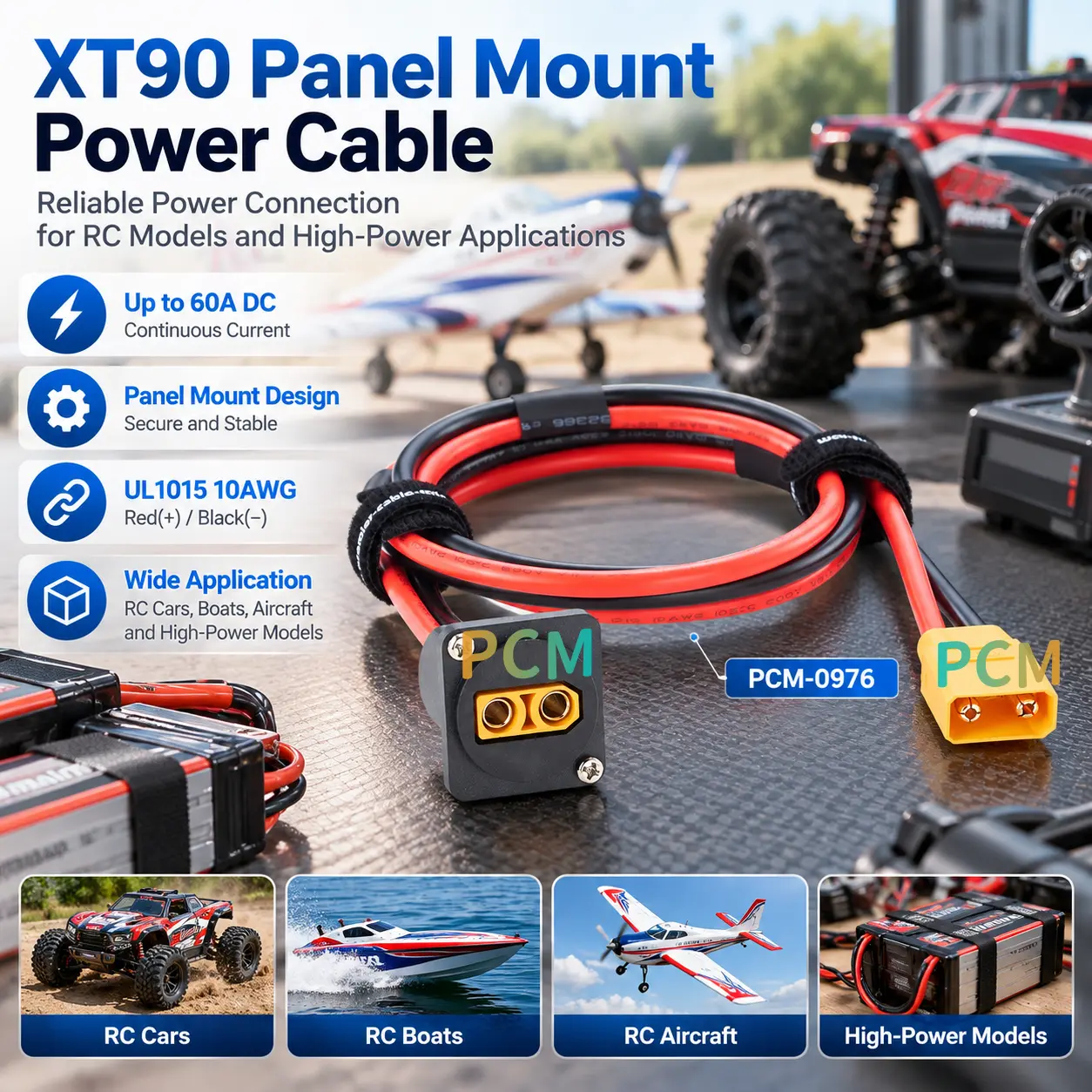

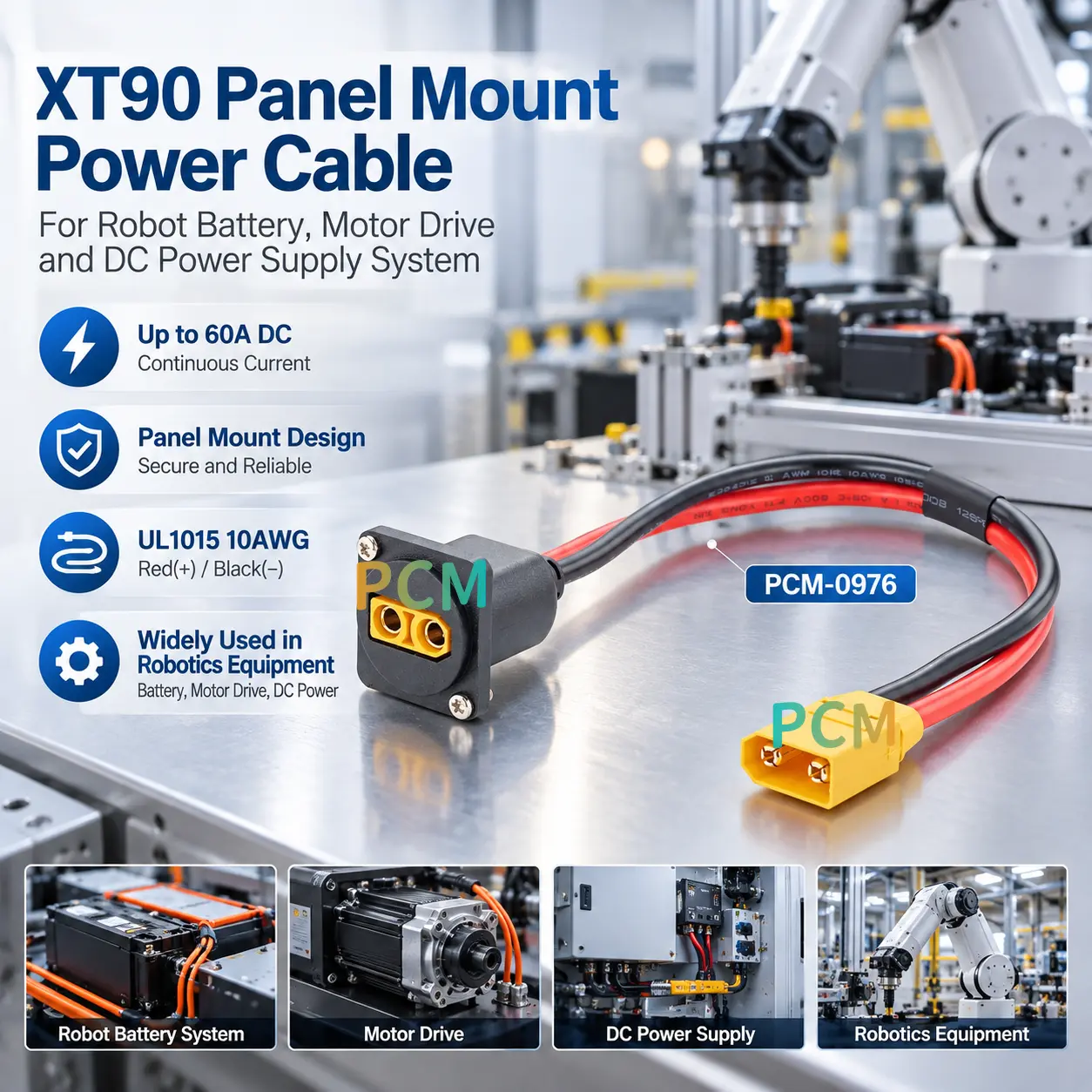

PCM-0976 wykorzystuje na jednym końcu żeńskie gniazdo do montażu panelowego XT90, męską wtyczkę XT90 na drugim oraz czerwone i czarne przewody UL1015 10AWG do dodatniego i ujemnego przesyłu mocy. Nadaje się do systemów akumulatorowych, robotów i sprzętu przemysłowego wymagającego stałego interfejsu zasilania, dostarczania wysokiego prądu, wyraźnej polaryzacji i wygodnej konserwacji.
Zasada działania
Zasada działania PCM-0976 nie obejmuje konwersji napięcia, konwersji protokołu komunikacyjnego ani sterowania elektronicznego
Kiedy wtyk męski XT90 jest prawidłowo połączony z kompatybilnym złączem żeńskim XT90, wewnętrzne metalowe styki tworzą ścieżkę elektryczną.
Czerwony przewód 10AWG prowadzi obwód dodatni, a czarny przewód 10AWG prowadzi obwód ujemny, uzupełniając transmisję mocy pomiędzy urządzeniem a akumulatorem, modułem zasilania lub innym źródłem prądu stałego.
Produkt jest zatem zasadniczo azespół złącza zasilania fizycznego o wysokim-prądzie prądu stałego, a nie konwerter zasilania.
Jaki problem rozwiązuje PCM-0976
Podstawowa wartość produktu
PCM-0976
Podstawowe zalety PCM-0976 można podsumować następująco:
◆ Możliwość zasilania wysokim prądem
PCM-0976 łączy złącza XT90 z czerwonymi i czarnymi przewodami zasilającymi UL1015 10AWG i obsługuje prąd ciągły do 60 A DC. Nadaje się do akumulatorów, napędów silnikowych, robotów, systemów magazynowania energii, falowników i przemysłowych zastosowań prądu stałego.
◆Zorganizowany montaż panelowy
Gniazdo żeńskie XT90 można bezpiecznie zamontować na obudowie lub panelu sterowania, tworząc zdefiniowany zewnętrzny interfejs zasilania, redukując jednocześnie wewnętrzny ruch kabla. Wbudowane nakrętki montażowe ułatwiają instalację skrzynek sterowniczych, robotów, urządzeń zasilających i zespołów kompaktowych.
◆ Wyraźna identyfikacja polaryzacji
Czerwone przewody dodatnie i czarne ujemne zapewniają wyraźną identyfikację polaryzacji podczas montażu, testowania i konserwacji, pomagając zmniejszyć błędy w okablowaniu. Obtrysk PVC wzmacnia również przejście złącza-do-przewodu, co zapewnia lepszą ochronę mechaniczną i obsługę.
◆ Elastyczne opcje aplikacji
Dostępne są standardowe długości 0,3 m, 0,6 m i 0,9 m, z możliwością dostosowania OEM. Kabel może być stosowany w dronach, robotach, akumulatorach, ładowarkach, systemach magazynowania energii, sprzęcie elektrycznym, falownikach i przemysłowych systemach sterowania.
Wyświetlanie produktów
Podobne produkty
Oświadczenie o kompatybilności
Należy zweryfikować zgodność interfejsu
- Mechaniczne połączenie złączy XT90 nie gwarantuje kompatybilności systemu. Przed zakupem sprawdź płeć złącza, polaryzację, napięcie robocze, prąd, długość kabla, wycięcie w panelu, położenie śrub i przestrzeń montażową.Połączenie mechaniczne nie gwarantuje kompatybilności elektrycznej.
Prąd ciągły musi zostać zweryfikowany
- Produkt obsługuje prąd ciągły o natężeniu do 60 A DC, ale rzeczywista wydajność zależy od długości kabla, temperatury otoczenia, rezystancji styków, wiązania wiązek, rozpraszania ciepła i cyklu pracy. Systemy wysoko-należy sprawdzać poprzez testowanie-wzrostu temperatury,-spadku napięcia i obciążenia.
Jak wybrać odpowiedni kabel zasilający XT90 do montażu panelowego?
Jak potwierdzić interfejs i polaryzację?
Porównaj płeć i polaryzację złącza XT90 z akumulatorem, modułem zasilania i rysunkiem wyposażenia, aby zapobiec nieprawidłowym połączeniom elektrycznym.
Jak sprawdzić prąd i długość przewodu?
Sprawdź prąd ciągły, prąd szczytowy i długość kabla. Unikaj niepotrzebnej długości kabli w systemach wysokoprądowych-, aby zmniejszyć rezystancję, spadek napięcia i ciepło.
Jak potwierdzić wymiary montażowe panelu?
Sprawdź wymiar otworu na klucz 27,65 mm, otwory montażowe, grubość panelu, prześwit z tyłu, dostęp do wtyczek i przestrzeń zgięcia kabla.
Jak potwierdzić rzeczywiste środowisko użytkowania?
Przed wybraniem standardowego produktu sprawdź wymagania dotyczące temperatury, wody, oleju, pyłu, wibracji, cykli łączenia, odporności na płomienie i zginania.
Możliwości dostosowywania
↕ Niestandardowa długość kabla
Standardowe długości to 0,3 m, 0,6 m i 0,9 m. Dostępne są niestandardowe długości i kontrolowane tolerancje dla wymagań projektu.
□ Niestandardowa konfiguracja XT90
Kombinacje płci, orientację panelu i metody połączeń-po stronie urządzenia XT90 można dostosować do konkretnego zastosowania.
◉ Niestandardowa polaryzacja i okablowanie
Polaryzacja, kolejność przewodów, kolory przewodów i okablowanie wewnętrzne można dostosować zgodnie z zatwierdzonymi rysunkami klienta.
⚙ Niestandardowa specyfikacja drutu
Można wybrać alternatywne specyfikacje drutu dla różnych wymagań dotyczących prądu, temperatury, elastyczności i certyfikacji.
⌘ Niestandardowa konstrukcja montażowa
Śruby montażowe, nakrętki, orientację, kierunek wyjścia kabla i wymiary mechaniczne można dostosować do różnych paneli.
◇ Indywidualny wygląd
Obtryskiwanie PCV, etykiety, numery części, oznaczenia wiązek przewodów i opakowania zbiorcze można dostosować do zamówień OEM i zamówień hurtowych.
Wniosek:
Kabel zasilający PCM-0976 XT90 do montażu panelowego łączy w sobie interfejs szybkozłącza XT90, konstrukcję do montażu na panelu, czerwone i czarne przewody UL1015 10AWG oraz osłonę z PVC. Obsługuje prąd ciągły do 60 A DC i jest dostępny w długościach 0,3 m, 0,6 m i 0,9 m. Nadaje się do robotów, akumulatorów, magazynów energii, falowników i przemysłowych systemów prądu stałego.
Przed zakupem należy potwierdzić płeć złącza, polaryzację, prąd, napięcie, wymiary montażowe i środowisko pracy, z możliwością dostosowania długości kabla, przewodu, montażu, oznakowania i opakowania.
Często zadawane pytania dotyczące produktu
Czy jest kompatybilny ze wszystkimi urządzeniami XT90?
Nie zawsze. Sprawdź płeć, polaryzację, napięcie robocze, prąd, długość kabla i strukturę panelu XT90. Połączenie mechaniczne nie gwarantuje kompatybilności elektrycznej.
Dlaczego używany jest drut 10AWG?
10AWG zapewnia większą powierzchnię przewodu do przesyłania-wysokoprądowego prądu stałego, pomagając zmniejszyć rezystancję, spadek napięcia i ciepło. Należy jeszcze zweryfikować rzeczywiste warunki obciążenia.
Jakie aplikacje mogą z niego korzystać?
Można go stosować w kompatybilnych dronach, robotach, układach silnikowych, urządzeniach do magazynowania energii i falownikach. Należy sprawdzić prąd szczytowy, napięcie i warunki termiczne.
Jak definiuje się przewody czerwony i czarny?
W wersji standardowej czerwony jest dodatni, a czarny ujemny. Należy nadal sprawdzać polaryzację na podstawie rysunków sprzętu, definicji akumulatorów i rzeczywistego okablowania złączy.
Co należy sprawdzić w przypadku montażu panelowego?
Wartość 27,65 mm jest jedynie kluczowym wymiarem otwarcia. Sprawdź także otwory montażowe, rozstaw śrub, grubość panelu, prześwit z tyłu i przestrzeń dostępu do wtyczek.
Czy dostępna jest personalizacja OEM?
Opcje niestandardowe obejmują długość kabla, przewód, konfigurację XT90, polaryzację, kierunek wyjścia kabla, obtrysk PVC, etykiety i elementy montażowe. Rysunki i próbki powinny zostać zatwierdzone przed rozpoczęciem produkcji.
