Rozmiar kabla wymagany dla silnika 50 kW zależy od kilku czynników, w tym poziomu napięcia, długości linii, rodzaju obciążenia i dopuszczalnego prądu kabla. Zasadniczo wybór kabli wykonuje następujące kroki:
1. Oblicz prąd: Najpierw oblicz prąd na podstawie mocy i napięcia silnika. Przykładając trójfazowy silnik 380 V, bieżący wzór obliczeń jest następujący:
Gdzie:
- P to moc (50 kW),
- U to napięcie (380 V),
- cosφ jest współczynnikiem mocy (zakładany jest 0. 8).
Wynik obliczeń jest w przybliżeniu:
Dlatego prąd roboczy silnika wynosi około 95,5a.
2. Wybierz rozmiar kabla: Wybierz odpowiedni kabel zgodnie z prądem. Ogólnie rzecz biorąc, specyfikacja kabla odpowiadająca prądowi 95,5a wynosi zwykle 70 mm² lub kabel przewodnika miedzianego 95 mm (specyficzny wybór zależy od takich czynników, jak długość linii, temperatura, metoda instalacji itp.). W przypadku kabli przewodów aluminiowych zwykle wybierane są większe specyfikacje, takie jak 120 mm² lub 150 mm².
3. Rozważ utratę linii i spadek napięcia: W przypadku długich odległości spadek napięcia kabla może wpływać na działanie sprzętu, a spadek napięcia jest zwykle wymagany, aby wynosić nie więcej niż 3%. Dlatego podczas transmisji na duże odległości może być konieczne wybranie większego kabla.
Krótko mówiąc, w przypadku silnika o pojemności 50 kW wspólny rozmiar kabla wynosi od 70 mm² do kabla miedzianego 95 mm², a specyfikacje są dostosowywane zgodnie z warunkami i wymaganiami użytkowania. Jeśli chcesz dalej potwierdzić wybór kabla, zaleca się odniesienie się do tabeli specyfikacji dostawcy kabla lub wykonania profesjonalnych obliczeń projektowych elektrycznych.
Możesz też polubił
Pojemnik M23, mocowanie kołnierza
M23 Gwint Zasilanie przedłużacz kabel
RJ45 do M12 Kable dla silników serwo
M4 0 kabel zasilający 6sl 3162-2 ma 00-0 AC0
Złącze czujników M16

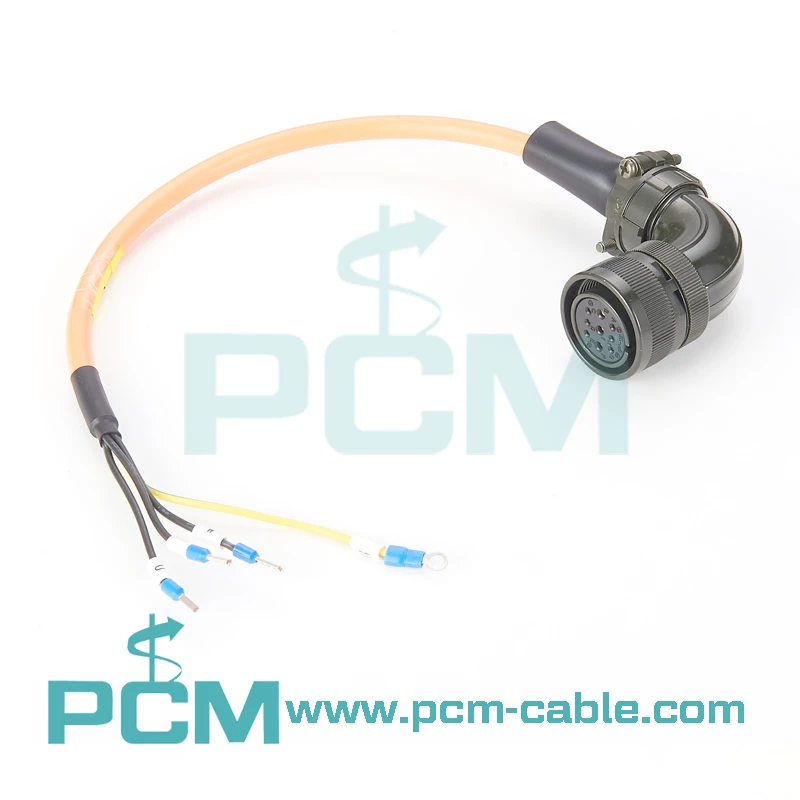

M23 Servo Power Cable prosty kąt
