Kabel CAN o długości 2 metrów z terminatorami magistrali CAN



Nasz 2-metrowy kabel CAN z terminatorami magistrali CAN jest przeznaczony do środowiska CAN, zapewniając niezawodne działanie i stabilność sygnału w różnych trudnych warunkach. Miedziany przewodnik tego kabla CAN o średnicy 24 AWG i ekran z cynowanej miedzi skutecznie przeciwstawiają się zakłóceniom, a wbudowany terminator 120-om w każdym złączu DB9 zapewnia prawidłowe zakończenie sygnału CAN w celu uzyskania najlepszego balansu sygnału.





Nazwa produktu	Kabel magistrali CAN z dwoma rezystorami końcowymi magistrali CAN 120 omów
Kompatybilny z	CSS GC-CAN-CAB-2MT-GC; System szczytowy PCAN – kabel 2 IPEK-003001
Rysunek nr	PCM-CAN-002
Długość kabla	2 m lub dostosowane
Złącze	9-pinowe gniazda D-Sub na obu końcach
Terminatory	120-terminatory omowe zintegrowane z każdym złączem DB9
Dyrygent	Żyła miedziana typu linka 24 AWG do sygnałów CAN
Wskaźnik drutu	24AWG
Średnica kabla	4,8 ±0,2 mm
Kurtka kablowa	PVC, fioletowy, UL2464, trudnopalny
Izolacja	Izolacja z elastycznego polietylenu klasy elektronicznej
Tarcza	Tarcza z cynowanej miedzi zapewnia doskonałą integralność sygnału
Obudowa wtyczki DB9	Chromowanie ze stopu cynku 9P
Śruba	krótkie śruby #4-40
Złącze standardowe	Zgodny ze standardem CiA DS102-1





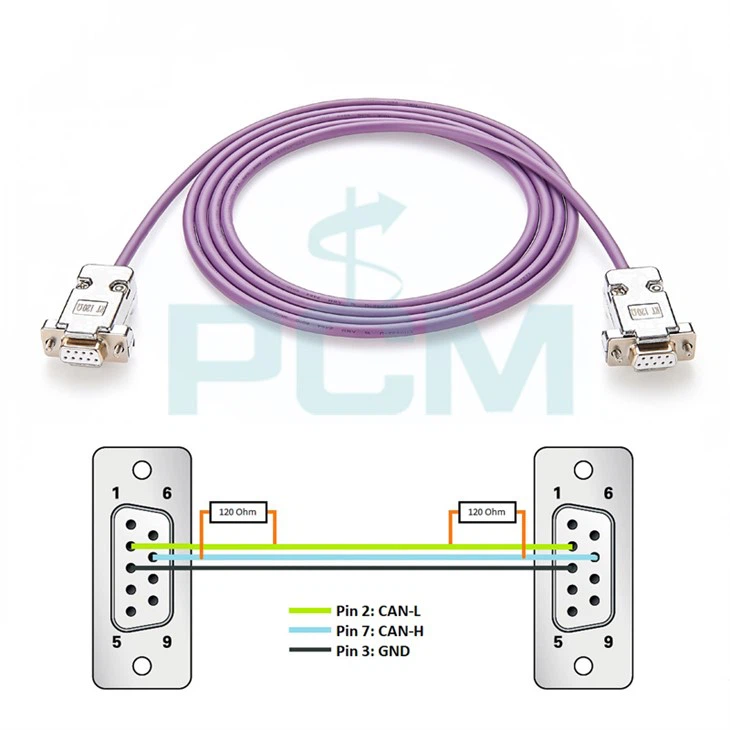

W przypadku instalacji magistrali CAN prawidłowe zakończenie magistrali ma kluczowe znaczenie. Terminator 120 omów zintegrowany w każdym złączu DB9 naszego kabla jest podłączony pomiędzy pinem 2 (CAN Low) i pinem 7 (CAN High), a ekran jest podłączony do masy (GND), aby zapewnić równowagę sygnału i zminimalizować odbicia sygnału.





1. Zastosowania motoryzacyjne



• Sieci pojazdów: Kabel CAN można wykorzystać do podłączenia różnych jednostek sterujących (ECU), takich jak jednostki sterujące silnika (ECU), układy hamulcowe, deski rozdzielcze i magistrale komunikacyjne.
• Wymagania dotyczące niezawodności: Zapewnij stabilną transmisję sygnału w środowiskach o wysokich wibracjach i zakłóceniach elektromagnetycznych, aby zapewnić komunikację w czasie rzeczywistym między różnymi częściami systemu.



2. Automatyka przemysłowa



• Podłączenie urządzenia: Kabel CAN może być używany do łączenia sterowników PLC, czujników i elementów wykonawczych w automatyce fabrycznej w celu wspierania monitorowania i sterowania w czasie rzeczywistym.
• Możliwość dostosowania do środowiska: Odporność na zakłócenia elektromagnetyczne i zmiany temperatury w środowiskach przemysłowych, aby zapewnić stabilne połączenia komunikacyjne między urządzeniami.



3. Badania i rozwój



• Sprzęt eksperymentalny: Kabel magistrali CAN może być używany do łączenia systemów gromadzenia danych, sieci czujników i systemów sterowania w celu wspierania badań naukowych i rozwoju inżynieryjnego.
• Elastyczność i skalowalność: umożliwia elastyczny układ i rozbudowę sprzętu, aby zapewnić dokładne gromadzenie danych i kontrolę w eksperymentach.







P1: Dlaczego magistrala CAN potrzebuje dwóch przewodów?

A1: Magistrala CAN wymaga dwóch przewodów (CAN-H i CAN-L), aby zapewnić różnicową transmisję sygnału. Taka konstrukcja poprawia odporność systemu na zakłócenia elektromagnetyczne oraz zapewnia stabilność i niezawodność transmisji danych. Wykrywając różnicę napięcia między dwoma przewodami, magistrala CAN może skutecznie przesyłać dane i nadaje się do zastosowań w komunikacji na duże odległości i przy dużej szybkości.



P2: Jak długi może być przewód magistrali CAN?

A2: Długość kabla magistrali CAN zależy od szybkości transmisji. Ogólnie rzecz biorąc, dla magistrali CAN o szybkości transmisji 125 kbit/s zalecana maksymalna długość kabla wynosi około 500 metrów; a dla magistrali CAN o szybkości transmisji 1 Mbit/s zalecana maksymalna długość kabla wynosi około 40 metrów. Podczas konfigurowania magistrali CAN na każdym końcu należy zainstalować rezystor końcowy o wartości 120-omów, aby zapewnić prawidłowe zakończenie i stabilną transmisję sygnału.
