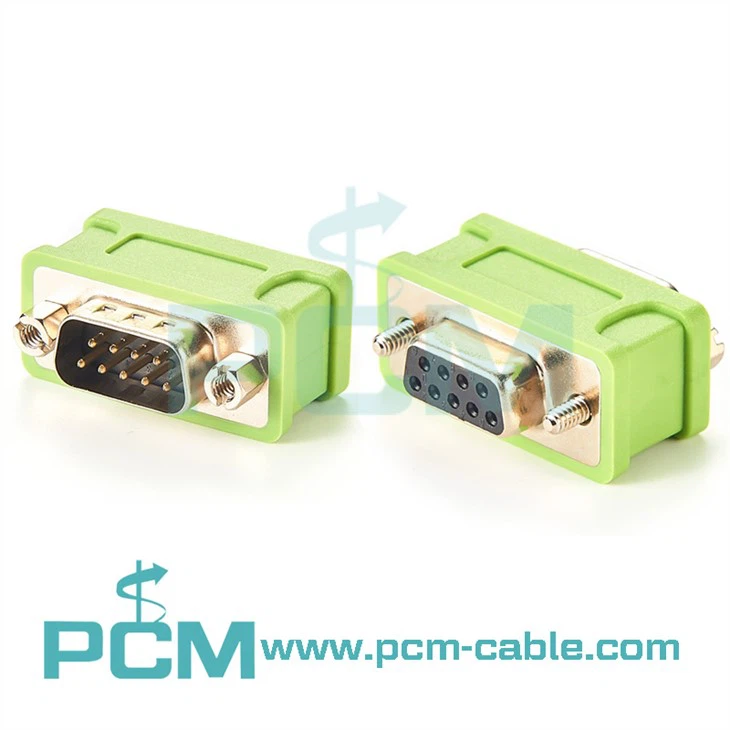

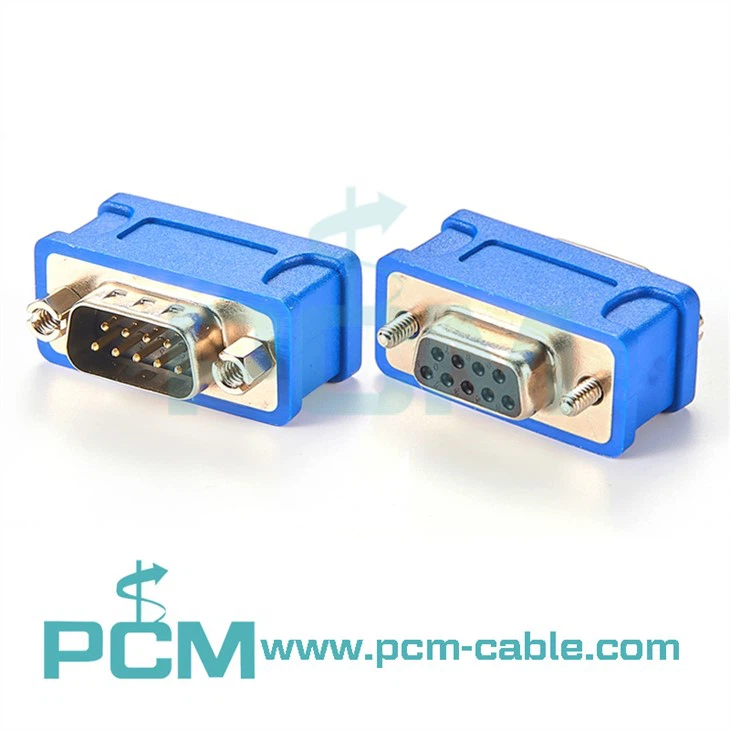

Adapter magistrali CAN z 9-pinowym złączem D-Sub

Aby uzyskać najlepsze wyniki, zakończenie magistrali CAN powinno odpowiadać nominalnej impedancji kabla, która jest określona jako 120 omów dla ISO 11898-2 (szybki CAN). Dlatego adapter terminala 120-ohm jest uważany za standard dla magistrali CAN.

Rola rezystorów końcowych

1. Popraw zdolność przeciwzakłóceniową, niech sygnał wysokiej częstotliwości i niskiej energii szybko zniknie

2. Upewnij się, że magistrala szybko wchodzi w stan recesywny, aby energia pojemności pasożytniczej mogła szybciej zanikać;

3. Popraw jakość sygnału i umieść go na obu końcach magistrali, aby zmniejszyć energię odbitą.

Dane techniczne i funkcje

1. Dokładność i moc rezystora 120 omów są obliczane zgodnie z komunikacją układu CAN firmy TI, dzięki czemu można go używać z pewnością;

2. Definicja komunikacji CAN, drugi pin to sygnał L, a siódmy pin to sygnał H. Rezystor 120 omów między drugim a siódmym stykiem służy do odfiltrowania zakłóceń echa na końcu magistrali i zapewnienia integralności protokołu komunikacyjnego;

3. Wygląd produktu jest dokładnie taki sam jak DB9;

4. Interfejs męski na żeński można bezpośrednio włożyć do interfejsu pinowego DB9 na tylnym końcu analizy magistrali, bez zmiany istniejącego kabla;

5. Śruby na DB9 można usunąć. Śruby służą do mocowania portów na linii testowej. Jeśli jest to test komunikacji, wygodniej jest usunąć śruby i włożyć je;
